紫砂壶泡茶怎么能少得了一把朱泥壶

紫砂壶泡茶怎么能少得了一把朱泥壶

在紫砂的各种泥料中，朱泥一直是比较特别的，发色红润，质感细腻，是很多壶友都非常喜欢的泥料。

而朱泥砂性浅，制作难度又大，所以一把好的朱泥壶尤为难得。

宜兴朱泥主要有3个泥矿：分别为黄龙山朱泥，小煤窑朱泥，赵庄朱泥，朱泥因泥料制成手法有异，表现各有不同。

朱泥的红并是不单调的，黄龙山的橘红，淡雅温润；赵庄的暗红，冷艳高贵；小煤窑的娇红，娇艳明亮。

只有真正拥有并且把玩泡养过，才能感受到朱泥的不同风情。

朱泥制成壶的特点

朱泥因收缩变形率较大，一般只能做一些较小的产品。

部分黄龙山朱泥，其质性介于紫砂红泥和朱泥之间，矿料颗粒比含量较大，干燥及烧成收缩较小，不易起皱，可以制作较大型的作品。

因朱泥熟泥的细密度高，气孔小，坯体内的水分不易散发出来，并且在烧成结晶过程中其共溶物比较活跃，特别是在最高临界温度时相当剧烈。

因此烧成时的预热烘干时间要比紫砂红泥长，升温，降温过程均需十分缓慢，稍快就会出现惊裂等缺陷而前功尽弃，因此朱泥成型很难。

朱泥小品壶早年间风靡南国，孟臣、逸公、君德、思亭……

直流、弯流、水平流……皆以器形小巧，造型精致而名。

朱泥壶泡茶有什么好处

说到扬香力强，非朱泥壶莫属。

朱泥浆重而少砂，透气稍逊一筹，有失必有得，反而成就了朱泥扬香之特点：以朱泥泡茶，扬香轻快利落，茶汤紧结柔滑，回甘强而韵味悠长。

选择适合的茶叶，对扬香很有作用。

朱泥由于本身泥料的特性，密度高、气孔小，透气性相比其他泥料稍逊些，所以用朱泥壶冲泡台湾高山茶、铁观音、龙井茶、黑茶等轻发酵重香气的茶比较好。

“泥中极品”朱泥，制壶之美妙，品茗之享受，喜欢紫砂的壶友们，都应该入手一把。

朱泥壶如何养护

当你拥有一把朱泥壶之后，如何用好它，也是要有方法的。

1、首先是开壶，朱泥壶因为烧成后的结晶度较高，吸附性较低，因此开壶的时候也要注意，至于网传的豆腐甘蔗这种，相信很多朋友已经有了正确的判断，不听信这种传言了。

朱泥开壶同样是三个步骤：洗净：拿到壶之后将壶身内外清洗干净；闷茶：拿常用的茶叶放入壶内闷泡；再倒出洗净：倒出壶内茶渣，再清洗干净即可。

这里要注意的是，使用温水。

2、其次是温壶，这也是上面说到要用温水的原因，我们常说朱泥的结晶度要高，也比较“脆”，所以我们在养壶朱泥壶时，首先要注意的便是：温壶。

在冬天的时候，如果直接用开水冲泡，壶内外温度相差较大，朱泥壶很容易就发生惊裂了。

我们泡茶前先用温水倒入壶中，再浇淋壶身，之后再用热水再浇淋后即可，这就是温壶。

3、最重要的是用壶，朱泥壶在使用的过程中，很多朋友都是用朱泥小壶泡功夫茶，也多是茶汤浇淋外养，这时候多会准备茶巾擦拭。

这样的擦拭是正确的，防止壶身沾染茶渍，保持干净，但是也要注意的是，千万不要没事就拿干毛巾大力擦拭，长久之后确实壶身会更光亮，但这种是等于抛光的效果，并不是自然的包浆。

最后，只要勤泡勤用，自然就养好手中的朱泥壶了!

关于红泥朱泥紫砂壶，“六大知识”，你都知道吗？

近段时间有很多壶友和一些制壶朋友在探讨一些关于 朱泥紫砂壶 的问题，大家都有很多的困惑。朱泥和 红泥 的外观都一样是红色的，那么这又该怎样来区别呢？什么是朱泥紫砂壶。朱泥紫砂壶不皱就是假的朱泥吗？这些问题困惑着很多壶友和爱好 紫砂艺术 的朋友们。以前也有很多人，给出很多不一样的想法。就是因为这些信息多了，所以紫砂爱好者就更家迷茫了，那么到底该相信哪一种说法呢，下面我就来给大家讲述讲述:

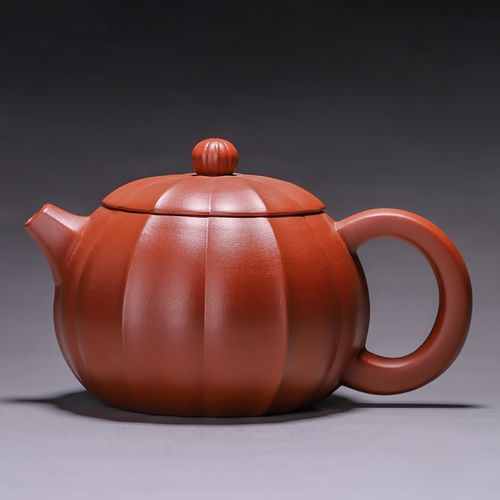

                                                             红泥壶 ▼                                                    朱泥壶 ▼

第一 朱泥和红泥之间的区别

红泥与朱泥的收缩比是不一样的，这个相信很多壶友也知道。普通的红泥收缩比在14%左右，但是朱泥普遍都是高于红泥的收缩比，朱泥的收缩比在30%，下面我就来给大家细说一下红泥与朱泥

红泥

红泥矿氧化铁含量较高，优者光洁明亮，橙中略见红光，劣者杂乱阴霾，俗不可耐。 红泥原矿 坚硬似石，窑温略低，较适制作小件茗器，可爱灵动，深得世人喜爱。窑温:约1100℃。收缩比:约14%。矿产地:江苏宜兴黄龙山西。泥性:烧成温度偏低，收缩比稍大，干、湿度控制较难，石英、云母含量较丰。难度:窑温敏感，窑温不足，呈枯黄橙色水色不彰。稍高，则收缩大、变型、塌陷、铁质溶点较易产生。烧足，呈光洁明亮红中略见橙色。特点:热淋变色率较大， 红泥原矿 愈用愈红。泡养一段时日，令人刮目相看，判若二物，呈现"包浆"之美。冲茗特性:逼热高，迅速果决毫无矫饰，泡茶老手之最爱，茶汤明快大方，善恶分明。

朱泥

朱泥是属于红泥，但并不完全等于红泥，朱泥是红泥中的精品。朱泥拥有红泥的一些特性，但是朱泥因收缩比的原因比红泥娇贵许多。他俩的关系是被包含和包含的关系。朱泥矿明显减少，但有一原则不变--只要有红泥，朱泥则不灭。

二、红泥与朱泥的制壶成型难度的不同

红泥 ： 大品，中品，小品 紫砂壶 都能制作， 红泥紫砂壶 成型工艺相对较简单

朱泥： 泥性的不同，在预热烘干、高温、冷却这一烧制过程中，朱泥和 紫砂红泥 在任何一阶段中的处理方式都有所不同。首先，烧制温度不同，朱泥1000--1040度，紫砂红泥1100--1200度;其次，预热烘干时间必须比 紫砂红泥 长，因为朱泥的密度高、气孔小水分不易散发，只能用时间克服这个问题;甚至在高温带，时间也要拉长并缓慢升温，因为朱泥在烧成结晶过程中比较活跃，特别在最高温时特别剧烈，这是高结晶度泥质的特性;第三，朱泥的冷却过程也必须十分缓慢，否则极易炸裂。朱泥壶从泥料制作到烧制成型，成品率大约只有60%左右，这就是连许多制壶名家及成型老手也不愿多做朱泥壶的原因。

三、红泥与朱泥的质感，手感给人感触的不同

红泥： 红泥 柔相对温润，红中稍带一点橙色

朱泥：朱泥红略带橘光，细腻鲜明质感也是极佳

四、紫砂界一直流传的"无皱不成朱"

无朱不皱，这个观点是在紫砂界一直有流传的，但是这个说法也是纯在不完全性的。因为朱泥的收缩比大，柴烧窑温度不均匀，朱泥壶在烧成后壶体表面产生出或多或少的皱折，这些皱折在经久使用后，又只能看到而手却感觉不到，所以在玩壶高手中有"无皱不成朱"的说法。大家在看过一些历代传流的作品，就很容易发现。"无皱不成朱"的关键问题在于选矿和炼制的方法上，只要矿选好，炼制方法相对得当的话，制壶者对朱泥泥性的把握，就不一定会出现"无皱不成朱"的现象。这就是我们常说的“事无绝对”。

五、朱泥色泽红艳

矿源的不同，矿层的不同，泥料的陈腐时间的长短，窑温的不同，朱泥壶的成品颜色就会有所不同。有的朱泥紫砂壶偏红，经过泡养后会逐渐会变得红润。还有一些红中泛黄，但是泛黄的程度会有所不一样。

六、朱泥适合泡什么品种的茶

朱泥壶嘴小、盖严，壶的内壁较粗糙，能有效地防止香气过早散失。长久使用的朱泥壶，内 壁挂上一层棕红色茶锈，使用时间越长，茶锈积在内壁上越多，故冲泡茶叶后茶汤越加醇郁芳馨。长期使用的 朱泥壶 ，即使不放茶，只倒入开水，仍茶香诱人，这是 一般茶具所做不到的。正因其如此特性，朱泥的冲茗品质向来都是扬香力特高、轻快而俐落，茶汤紧结柔滑，回甘强、回韵悠长。力特高、轻快而俐落，茶汤紧结柔滑，回甘强、回韵悠长，属性十分特殊，最适合冲泡 台湾高山茶 ，及福建铁观音、乌龙茶等轻发酵重香气之佳茗。

用优质朱泥紫砂壶泡茶，热茶水往上一淋云蒸霞蔚。壶的表面立马枣红一般红透，熟透。这时的 朱泥紫砂壶 就像嘴了的少女一般，妩媚动人。

每天发布紫砂知识及茶文化希望能给您带来一份恬淡从容

❀觉得本文还不错就分享到朋友圈吧❀

传递紫砂知识，弘扬 紫砂文化 ，带你更进一步的了解，正宗 宜兴紫砂壶 。

朱泥紫砂壶怎么养才长得好 朱泥紫砂壶如何保养

1、泡茶时，多用茶水浇冲壶身是养壶的关键，因泡茶是用烧开的水，所以整个砂壶处在相应的热涨状态，此时气孔就比较大，多冲洗就会增加壶体的光洁，泛出水色使砂壶越来越好看。可是，正由于泡茶用沸水，故在天气寒冷季节要注意：壶体本身温度低，朱泥密度、结晶度高，用沸水冲下去会使砂壶因冷热急变而开裂。因此冬天先要用温水把砂壶预热一下再行泡茶。这种现象在一般泥料的紫砂壶上是几乎不可能发生的。这是使用朱泥壶所必须掌握的一个物理现象。另外，由于朱泥壶表面光洁，使用时要注意避免滑落；朱泥壶清脆、胎薄而易破损，使用时要轻拿轻放。

2、泡茶完毕后的朱泥壶，必须用清水洗净再擦干存放。壶体周身要避免用硬的工具擦，否则会破坏表面釉层而露黑，因为表面在烧成时是气化焰，里层是还原焰，还原焰呈棕黑色。鲜艳美观的朱泥壶露出一块黑胎肯定会令人遗憾。我们不可能用砂纸之类的东西来打磨朱泥壶，一旦表层破坏后就再也无法弥补，只能望壶叹息。一把用了几十年乃至几百年的朱泥壶底部磨损变黑也就是这个原因，有的连壶身上也会因久擦而露黑。
